Torno Mecânico OPTIturn TH 4610D / TH 4615D / TH 4620D / TH 4615V SWH 5-B+DPA21 400V – Optimum

A série OPTIturn da Optimum combina precisão e robustez, oferecendo tornos convencionais equipados com motor brushless para controlo de velocidade infinitamente variável e indicador digital de cotas (DPA). Ideal para usos profissionais e didáticos, a nossa gama inclui tornos mecânicos, tornos de ponta-centro e modelos para hobby e modelismo, garantindo qualidade superior em cada peça torneada.

Vantagens:

• Guia de eixo Z temperado e retificado
• Todos os guias ajustáveis usando cunhas em V
• Veios, engrenagens e fuso principal em banho de óleo
• Carro superior com ajuste de ± 90°
• Concentricidade garantida do fuso ≤ 0.015 mm
• Mudança rápida de engrenagens de avanço com design fechado, engrenagens e eixos em banho de óleo e em rolamentos de precisão
• Comutação rotação direita/esquerda de acordo com EN 23125
• Interruptor com cálculo de ciclo de vida útil, testado de acordo com EN ISO 13849
• Desligamento de avanço mecânico longitudinal do carro com quatro excêntricos ajustáveis
• Cobertura do fuso trapezoidal
• Volantes de segurança com função de libertação no eixo X e Z de acordo com a norma EN23125
• Escala de roscas ajustável
• Lubrificação central no carro do barramento
• Sistema refrigeração com reservatório separado
• Proteção de limalhas de dimensões generosas com iluminação LED integrada
• Não inclui bucha

a partir do TH 4615D:

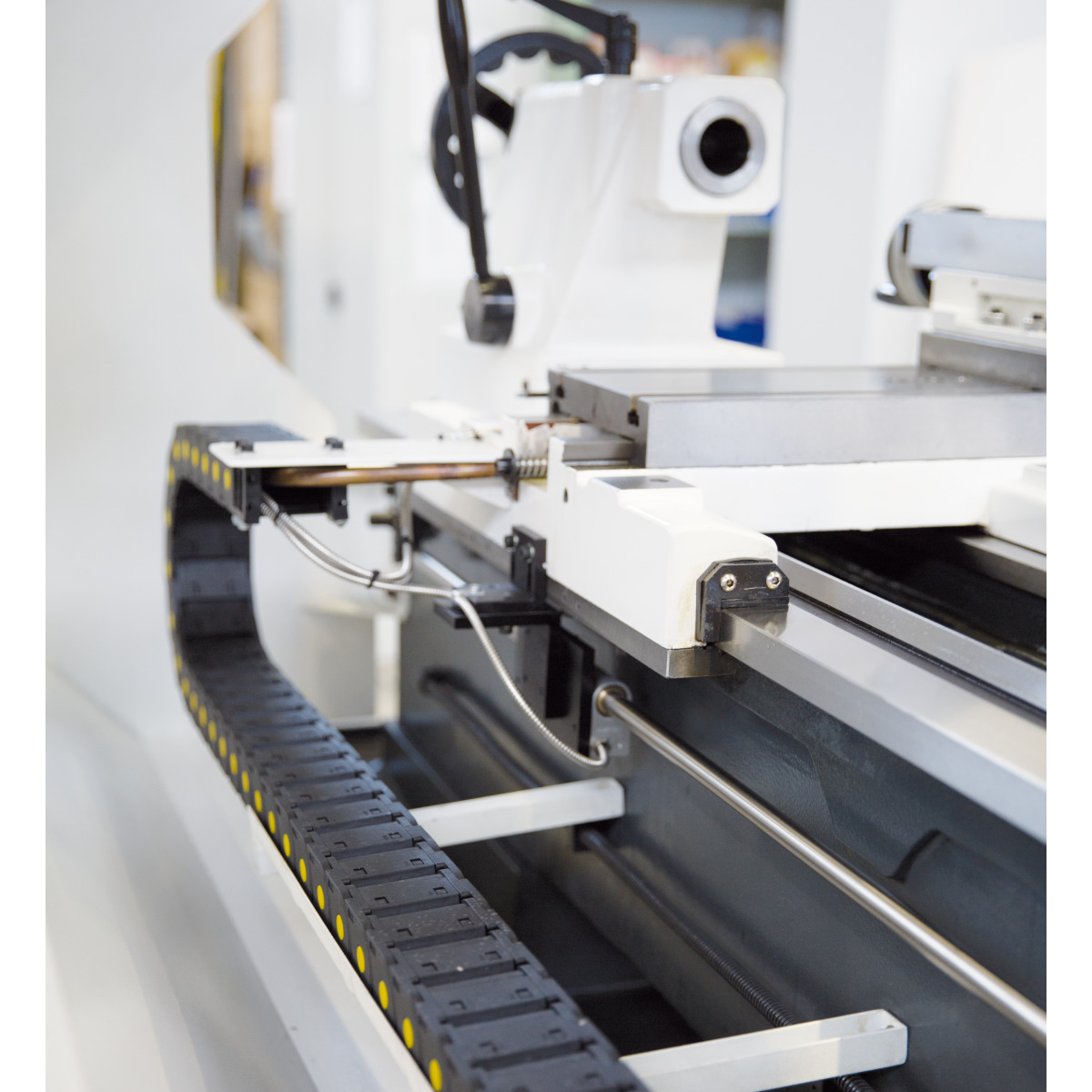

• Condução dos cabos de energia na calha articulada

TH 4615V:

• Dois estágios
• Motor avanço de 7,5 kW
• Furo de árvore Ø 80 mm
• Inversor frequência Siemens Sinamics /Segurança integrada
• Monitoramento de velocidade de acordo com a Diretiva de Máquinas
• Outros comprimentos sob consulta

Composição:

• Luneta fixa máx. Ø 160 mm
• Luneta móvel máx. Ø 100 mm
• Porta-ferramentas troca rápida 5-B
• Suporte ferramentas 25 x 120 Tipo D
• Ponto fixo CM 4, resistente a temperaturas
• Ponto fixo CM4
• Conjunto de carretos de avanço
• Medidor de rosca
• Engrenagens para rosca (métrica)
• Óleo de qualidade
• Ferramenta operacional

TH 4610D / TH 4615D / TH 4620D

• Redutor CM6-CM4

TH 4615V

• Adaptador CM7-CM4

Galeria:

Documentos:

Ficha Técnica

Características Técnicas:

Dados técnicos	TH 4610D	TH 4615D	TH 4620D	TH 4615V
Ligação elétrica	400 V / 3 Ph ~50 Hz			400 V / 3 Ph ~50 Hz
Motor	5,5 kW			7,5 kW
Altura do centro	230 mm			230 mm
Distância entre centros	1.060 mm	1.560 mm	2.060 mm	1.560 mm
Ø Torneável sobre cava	460 mm			460 mm
Cone da árvore	Camlock DIN ISO 702-2 No. 6			Camlock DIN ISO 702-2 No. 8
Velocidade do fuso	25 – 2.000 rpm			30 – 2.000 rpm
Velocidades	12 Velocidades			2 Veloc., ajust. eletronic.
Cone da árvore	CM6			CM7
Furo árvore	Ø 58 mm			Ø 80 mm
Curso carro superior/cruzado	125 mm / 285 mm
Avanço longitudinal na gama	0,031 – 1,7 mm/U (42 Passos)
Avanço – métrico	0,1 – 14 mm/U (41 Passos)
Dimensão comprimento (máx.)	2.215 mm	2.765 mm	3.265 mm	2.765 mm
Dimensões Largura x Altura	1.065 x 1.550 mm
Peso	1.645 kg	1.810 kg	1.965 kg	2.020 kg

Destaques:

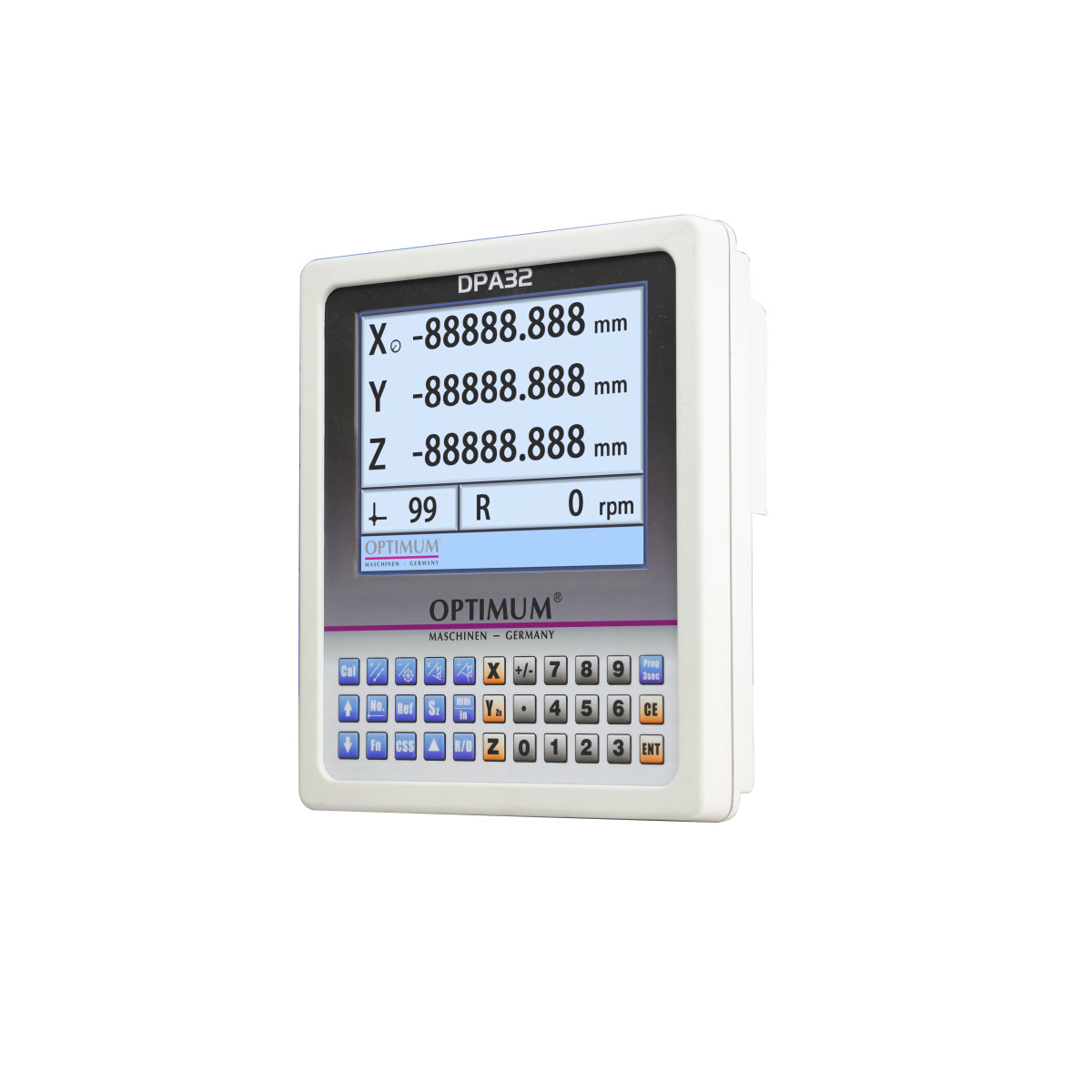

TH 4615V: DPA 32
Leitor Digital de Cotas

TH 4610D / TH 4615D / TH 4620D: DPA 31 Plus
Leitor Digital de Cotas

TH 4615V Inversor de frequência Siemens SINAMICS G120D
