Descrição

Todos os produtos OPTIMUM são fabricados sob rigorosos controlos de qualidade, garantindo um padrão superior. No mercado, existem artigos de aparência semelhante, mas que não atingem o nível de excelência da OPTIMUM. Apenas com uma máquina de metal original OPTIMUM é possível usufruir da autêntica qualidade e durabilidade que nos distinguem.

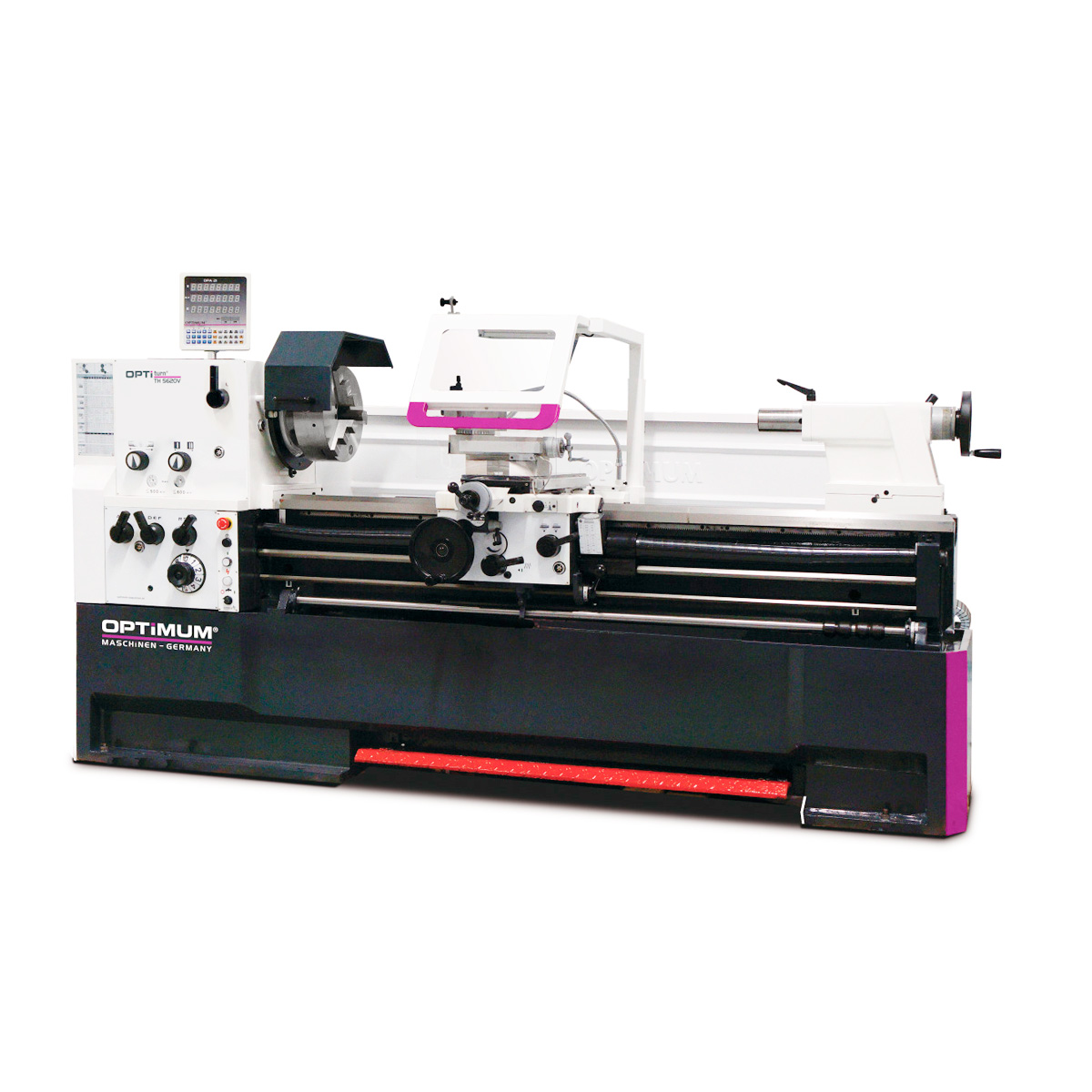

Torno Mecânico OPTIturn TH 5615D / TH 5620D / TH 5630D / TH 5620V – SWH 7-C+DPA21 400V – Optimum

A série OPTIturn da Optimum combina precisão e robustez, oferecendo tornos convencionais equipados com motor brushless para controlo de velocidade infinitamente variável e indicador digital de cotas (DPA). Ideal para usos profissionais e didáticos, a nossa gama inclui tornos mecânicos, tornos de ponta-centro e modelos para hobby e modelismo, garantindo qualidade superior em cada peça torneada.

Vantagens:

• Guia de eixo Z temperado e retificado
• Todos os guias ajustáveis usando cunhas em V
• Engrenagens e eixos em banho de óleo
• Carro superior com ajuste de ± 90°
• Fuso principal em banho de óleo
• Engrenagens endurecidas e retificadas de ação suave, em 2 rolamentos cónicos ajustáveis
• Design fechado da engrenagem de avanço rápido
• Engrenagens e eixos em banho de óleo e em rolamentos de precisão
• Eletrónica de segurança de dois canais
• Interruptor com cálculo de ciclo de vida útil, testado de acordo com EN ISO 13849
• Botão rotativo no carro para rotação esquerda/direita
• Lubrificação central no carro do barramento
• Paragem de emergência com pedal
• Volantes de segurança com função de libertação no eixo X e Z de acordo com a norma EN23125
• Sistema de refrigeração com reservatório separado
• Iluminação LED na proteção de limalhas
• Eletrónica com componentes SIEMENS e Schneider
• Calha articulada para menor desgaste dos cabos e guia de mangueira
• Escala de roscas ajustável
• Não inclui bucha

TH 5620V:

• Monitoramento de velocidade de acordo com a Diretiva de Máquinas
• Outros comprimentos sob consulta

Composição:

• Luneta fixa Ø 19 – Ø 165 mm
• Luneta móvel Ø 16 – Ø 95 mm
• Iluminação LED
• Porta-ferramentas troca rápida 7-C
• Suporte ferramentas 32 x 150 Tipo D Quadrado 25 mm
• Ponto fixo CM 5, resistente a temperaturas
• Engrenagens para rosca (métrica)
• Medidor de rosca
• Conjunto de carretos de avanço
• Óleo de qualidade
• Ferramenta operacional

TH 5615D / TH 5620D / TH 5630D

• Redutor CM7-CM5

TH 5620V

• Adaptador Ø 113 mm-CM5

Galeria:

Documentos:

Ficha Técnica

Características Técnicas:

Dados técnicos	TH 5615D	TH 5620D	TH 5630D	TH 5620V
Ligação elétrica	400 V / 3 Ph ~50 Hz
Motor	7,5 kW
Altura do centro	280 mm
Distância entre centros	1.420 mm	1.910 mm	2.910 mm	1.910 mm
Ø Torneável sobre cava	560 mm
Cone da árvore	Camlock DIN ISO 702-2 No. 8
Velocidade do fuso	25 – 1.600 rpm			25 – 1.600 rpm
Velocidades	12 Velocidades			2 Veloc., ajust. eletronic.
Cone da árvore	CM 7			Ø 113 mm (cone 1:20)
Furo árvore	Ø 80 mm			Ø 105 mm
Curso carro superior/cruzado	130 mm / 316 mm
Avanço longitudinal na gama	0,059 – 1,646 mm/U (35 Passos)
Avanço – métrico	0,2 – 14 mm/U (47 Passos)
Dimensão comprimento (máx.)	2.950 mm	3.450 mm	4.450 mm	3.450 mm
Dimensões Largura x Altura	1.150 x 1.650 mm
Peso	2.300 kg	2.560 kg	3.000 kg	2.560 kg

Destaques:

TH 5620V: DPA 32
Leitor Digital de Cotas

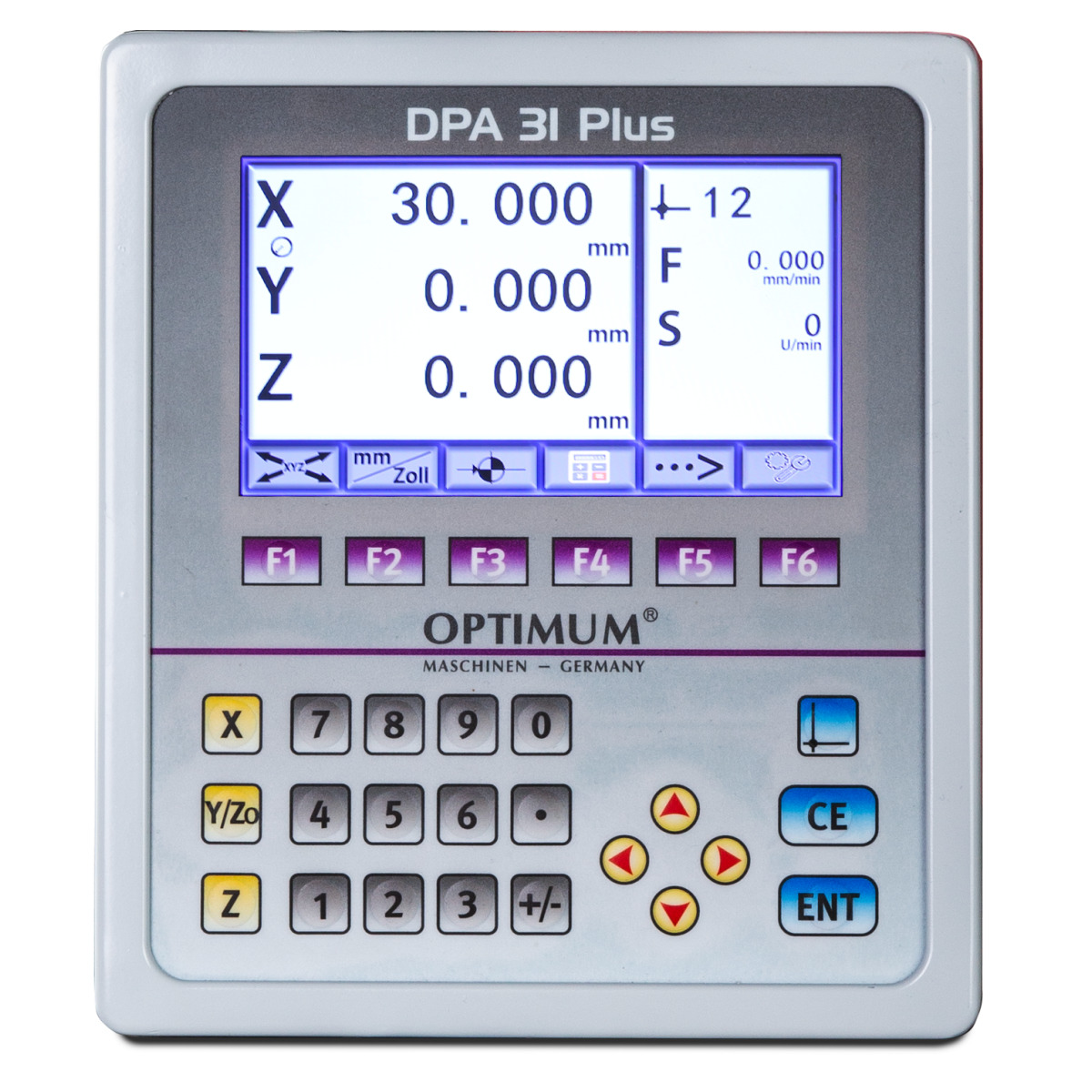

TH 5615D / TH 5620D / TH 5630D: DPA 31 Plus
Leitor Digital de Cotas

TH 5620V Inversor de frequência Siemens SINAMICS G120D
